대역폭 및 트래픽

• 메뉴 경로

[제품 및 서비스] → [해당 제품명] → [통계 분석] → [사용량 통계] → [대역폭 및 트래픽]

• 대역폭 및 트래픽 소개

시간 경과에 따른 엣지, 오리진 서버 및 쉴드의 대역폭 및 트래픽 사용률 현황을 제공한다. 또한 지정된 시간 범위 내에서 전송된 최대 사용률, 평균 사용률 및 집계 데이터에 대한 통계도 제공한다. 3가지 유형의 대역폭 및 트래픽은 모두 날짜 범위(1~ 31일)로만 쿼리가 가능하며 최근 2년간의 데이터를 확인할 수 있다.

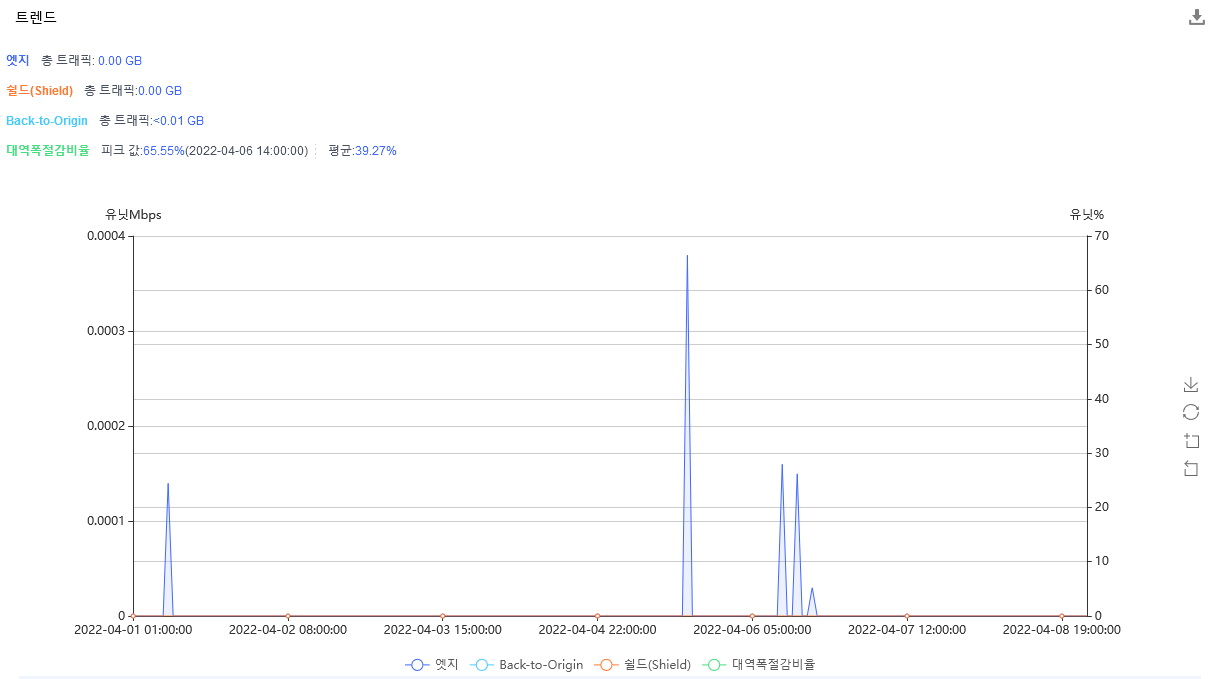

전체트렌드

해당 차트에는 엣지, 쉴드, Back-to-Origin의 (사용량)데이터 및 대역폭 절감 비율이 포함되어 있다. 4 가지 유형의 데이터 트렌드 비교 차트를 확인할 수 있다.

마우스 커서를 차트에서 이동하면 데이터 포인트의 세부 정보를 표시하기 위해 부동 창이 표시된다.

쿼리 기간이 1일 이내 일 때 차트 데이터는 5분 간격으로 대역폭 피크가 표시된다. 쿼리 기간이 1일을 초과하는 경우 데이터는 1시간 간격으로 확인할 수 있지만 대역폭 피크가 표시되지 않으며, 하위 분할 탭에서 1일 동안의 과금 값 또는 5분 단위의 데이터를 확인할 수 있다.

엣지

엣지(edge)는 트렌드, 일일 데이터 및 유형 백분율의 세 부분으로 구성된다.

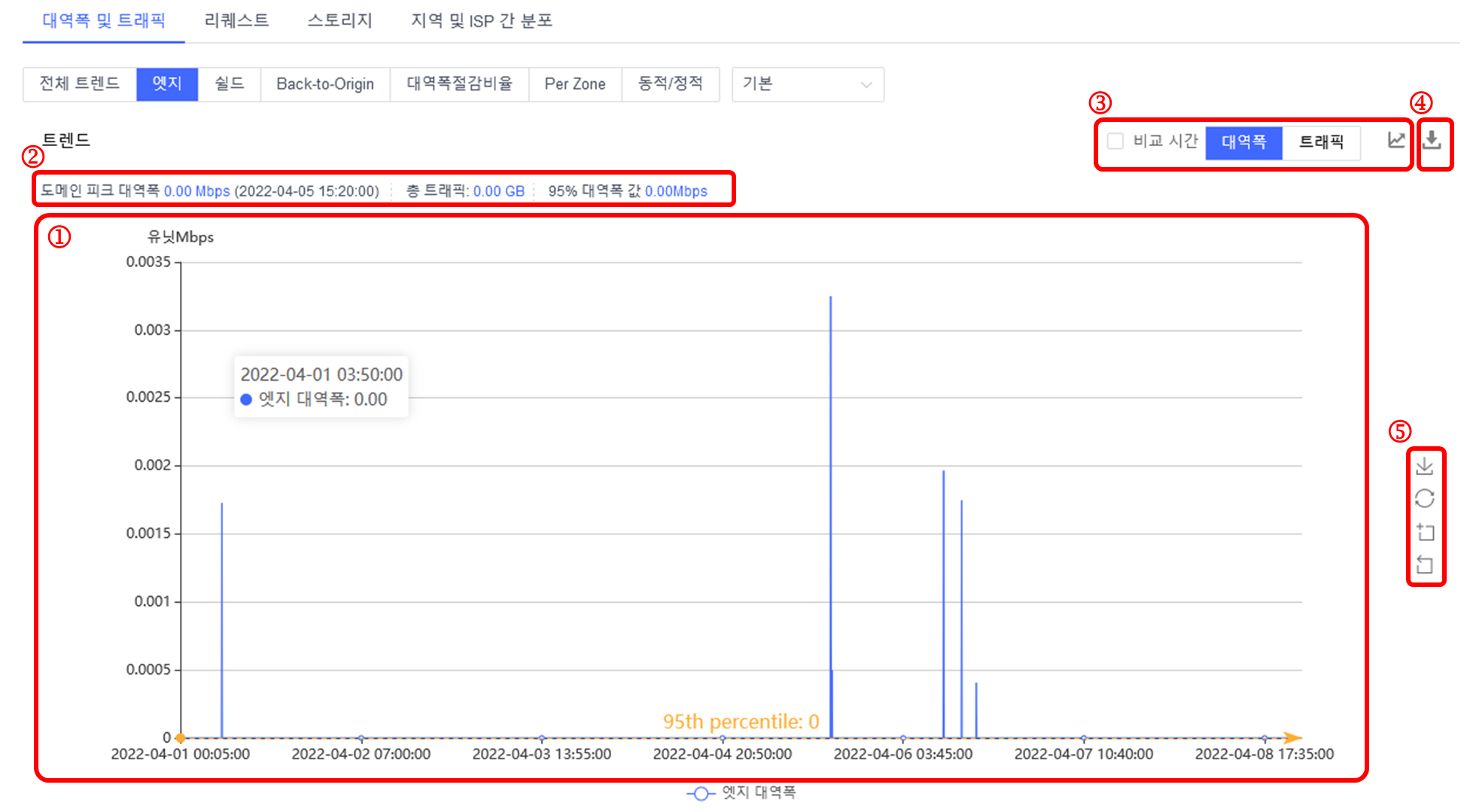

• 트렌드라인형 차트(1)에서 시간 경과에 따른 엣지 대역폭의 트렌드를 확인할 수 있다. 세로 축은 Mbps 단위이며, 가로 축은 5분 단위의 데이터를 표시한다.
자세히 설명하면 차트의 모든 단일 포인트의 값은 이전 5분 동안 사용된 평균 대역폭이다.

예: 대역폭 값 00:05:00 은 00:00:00 에서 00:04:59 사이에 생성된 평균 대역폭이다.

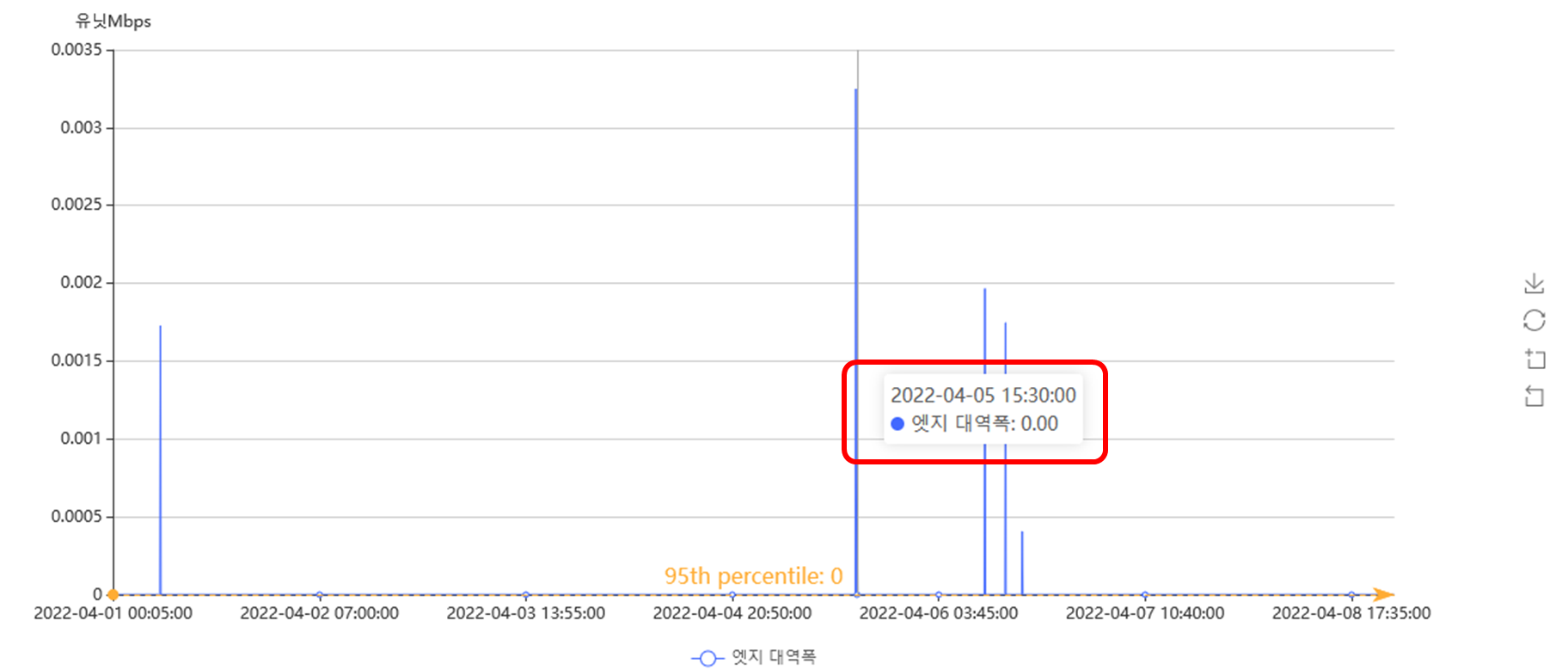

마우스 커서를 차트에서 이동하면 데이터 포인트의 세부 정보를 표시하기 위해 부동 창이 표시된다. 라인형 차트의 오른쪽에 있는 아이콘(5)을 사용하면 차트를 이미지로 저장할 수 있으며 재설정, 확대 및 축소할 수 있다.

쿼리 도메인의 피크 엣지 대역폭 값과 해당 시간 및 지정된 도메인의 총 트래픽 값(2)에 대한 정보가 라인형 차트로 보인다.

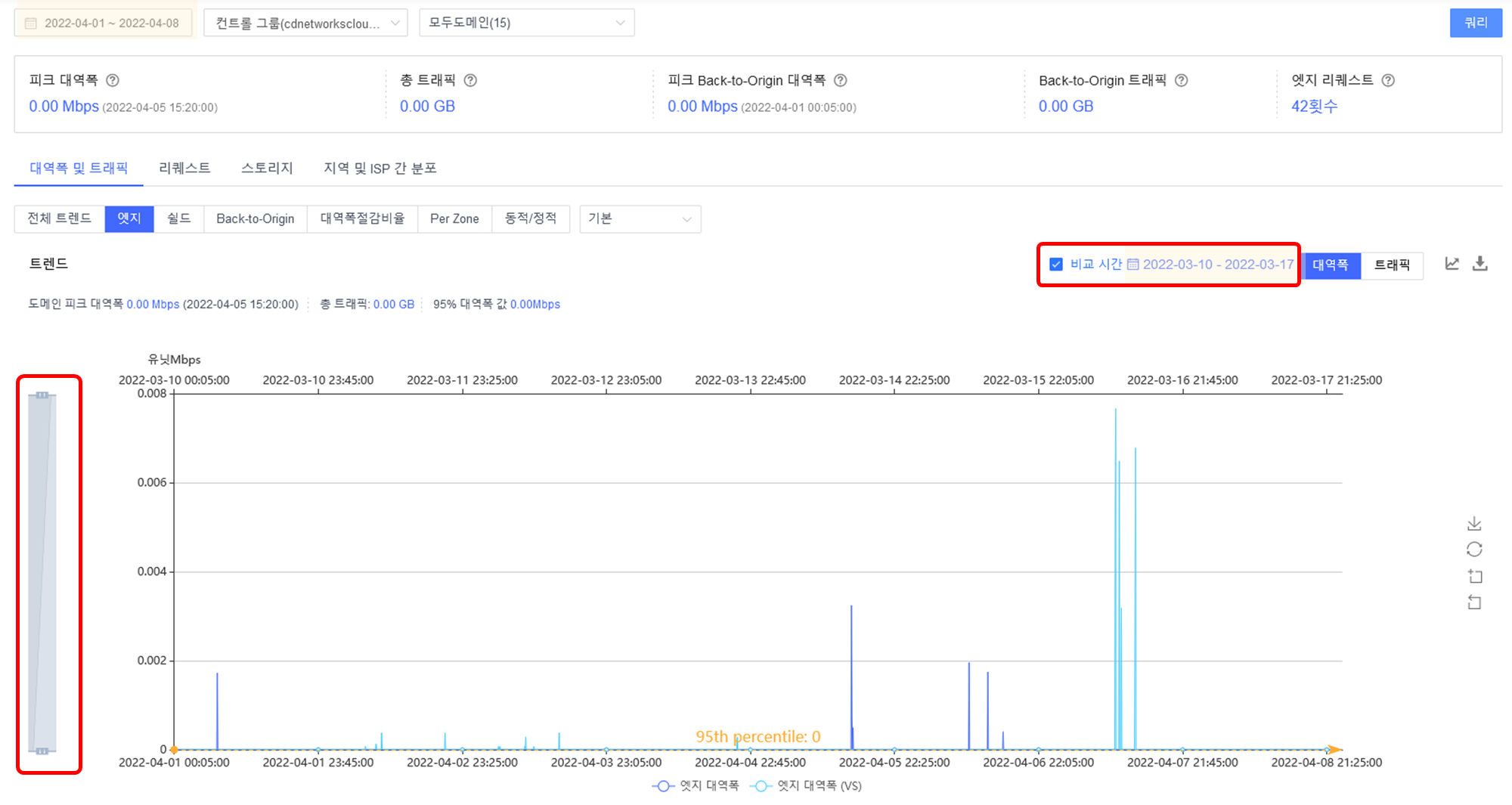

라인형 차트의 오른쪽 상단에 있는 ‘비교 시간’ 체크박스(2)를 선택 후 '제약 시간’을 원하는 날짜(해당 기간의 시작 날짜)로 선택하면 현재 지정된 기간과 동일한 해당 기간으로 설정되고, [쿼리]를 클릭하면 서로 다른 두 기간 간의 엣지 대역폭 트렌드를 비교하여 라인형 차트에 표시된다. 왼쪽 막대를 스크롤하여 라인형 차트를 확대 및 축소할 수 있다.

비교 시간 우측에 내보내기(4)가 있다. 시간(5 분 단위) 및 엣지 대역폭(Mbps)을 포함하는 라인형 차트의 데이터를 엑셀 파일로 다운로드할 수 있다.

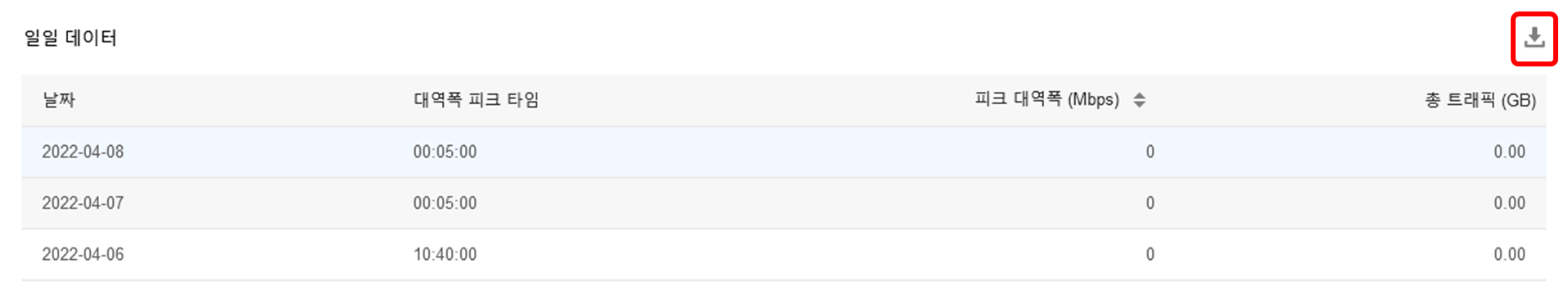

• 일일 데이터

날짜 별 총 엣지 트래픽, 피크 대역폭 및 일일 최대 수에 도달하는 시간을 표시한다. 날짜는 내림차순으로 정렬되며, 오른쪽 상단에 있는 다운로드 아이콘을 클릭하여 날짜 별 대역폭 피크 타임, 피크 대역폭 및 총 트래픽이 스트링으로 구성된 데이터를 엑셀 파일로 다운받을 수 있다.

Back-to-Origin

트렌드, 일일 데이터로 구성된다. 오리진 대역폭은 오리진 서버의 가속

도메인에 의해 생성된 대역폭의 통계 세부 정보를 나타낸다…

• 트렌드

라인형 차트()에서 시간 경과에 따른 엣지 대역폭의 트렌드를 확인할 수 있다. 세로 축은 Mbps 단위이며, 가로 축은 5분 단위의 데이터를 표시한다. 자세히 설명하면 차트의 모든 단일 포인트의 값은 이전 5분 동안 사용된 평균 대역폭이다. 라인형 차트의 오른쪽에 있는 아이콘(3)을 사용하면 차트를 이미지로 저장할 수 있으며 재설정, 확대 및 축소할 수 있다.

마우스 커서를 차트에서 이동하면 데이터 포인트의 세부 정보를 표시하기 위해 부동 창이 표시된다

쿼리 도메인의 총 오리진 트래픽과 함께 해당 시간 및 피크 오리진 대역폭(2)이 라인형 차트로 보이며, 차트 우측 상단에는 내보내기(4)가 있다. 시간(5분 단위) 및 해당 대역폭을 포함한 오리진 대역폭 트렌드의 데이터를 엑셀 파일로 다운로드 할 수 있다.

• 일일 데이터

날짜별 대역폭 피크 타임, 피크 대역폭 및 총 트래픽을 확인할 수 있다.
날짜는 내림차순으로 정렬되며, 오른쪽 상단에 있는 다운로드 아이콘을 클릭하여 날짜 별 대역폭 피크 타임, 피크 대역폭 및 총 트래픽이 스트링으로 구성된 데이터를 엑셀 파일로 다운받을 수 있다.

쉴드

트렌드, 일일 데이터로 구성된다. 쉴드 대역폭은 오리진 서버의 가속도메인에 의해 생성된 대역폭의 통계 세부 정보를 제공한다.

대역폭 절약 비율

트렌드, 일일 데이터로 구성된다. 대역폭 절약 비율은 오리진 서버의 가속 도메인에 의해 생성된 대역폭의 통계 세부 정보를 나타냅니다.

• 트렌드

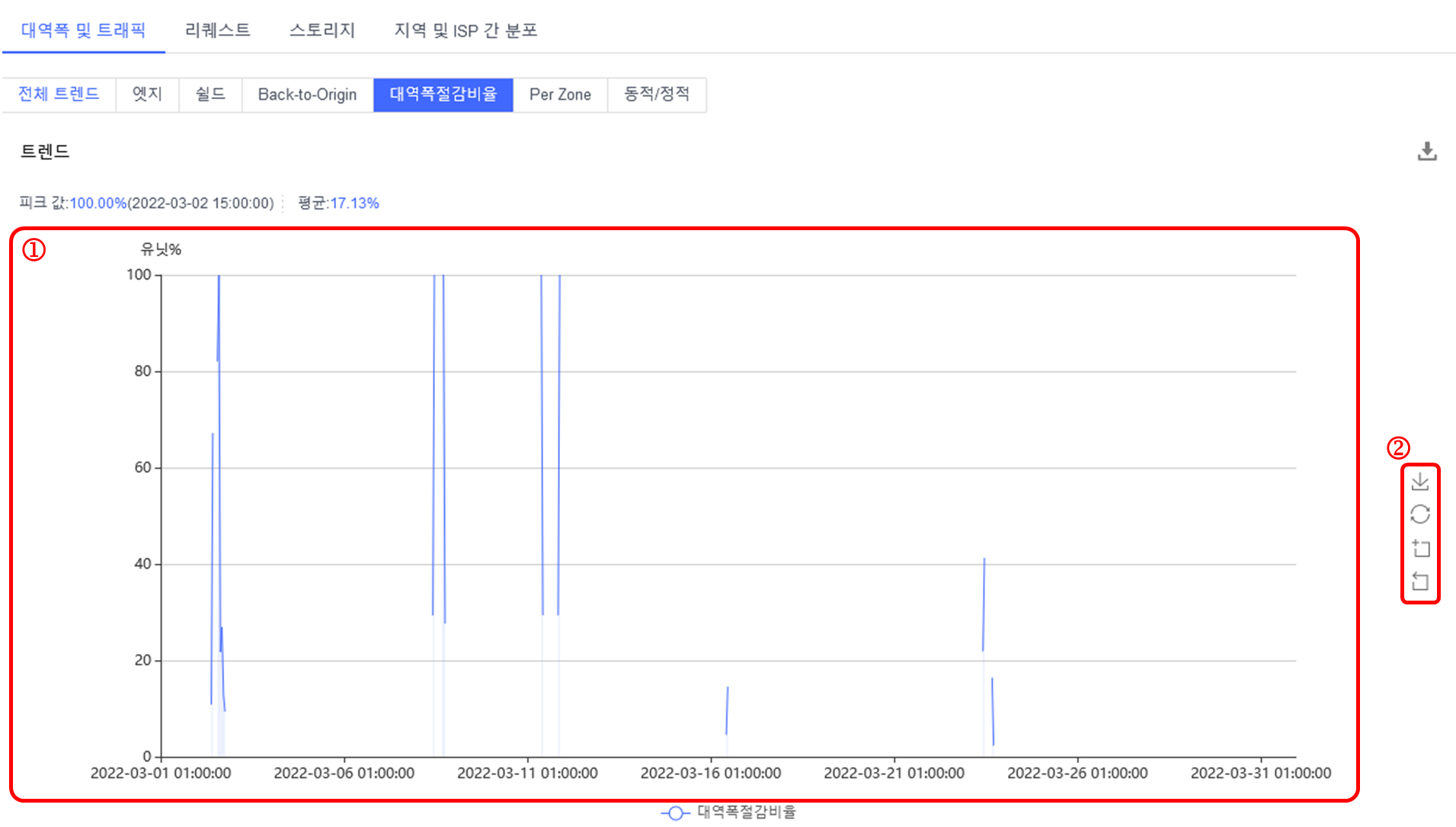

라인형 차트(1)에서 시간 경과에 따른 대역폭 절약 비율의 트렌드를 확인할 수 있다. 세로 축은 백분율(%) 단위이며, 가로 축은 5분 단위의 데이터를 표시한다. 자세히 설명하면 차트의 모든 단일 포인트의 값은 이전 5분 동안 사용된 평균 대역폭이다. 라인형 차트의 오른쪽에 있는 아이콘(2)을 사용하면 차트를 이미지로 저장할 수 있으며 재설정, 확대 및 축소할 수 있다.

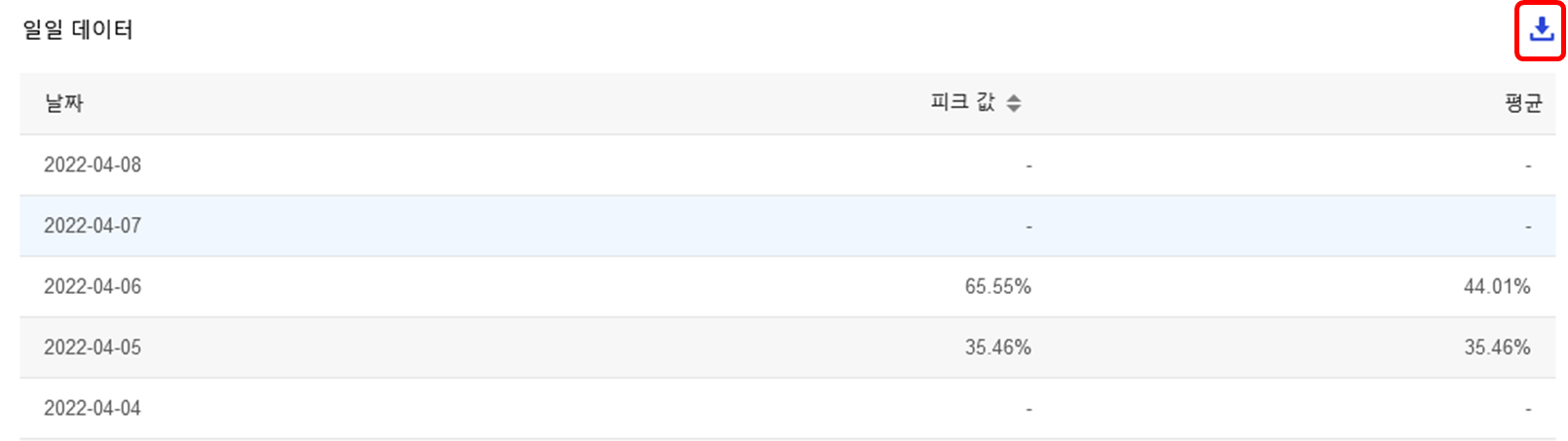

• 일일 데이터
날짜 별 대역폭 절감 비율 값, 대역폭 절감 비율의 평균 값을 확인할 수 있다. 날짜는 내림차순으로 정렬되며, 오른쪽 상단에 있는 다운로드 아이콘을 클릭하여 엑셀 파일로 다운받을 수 있다.
