CLB 모니터링

[내비게이션 바] → [Cloud DNS] →[CLB 모니터]에서 CLB 도메인을 사용하는 서버의 모니터링 기능을 제공한다.

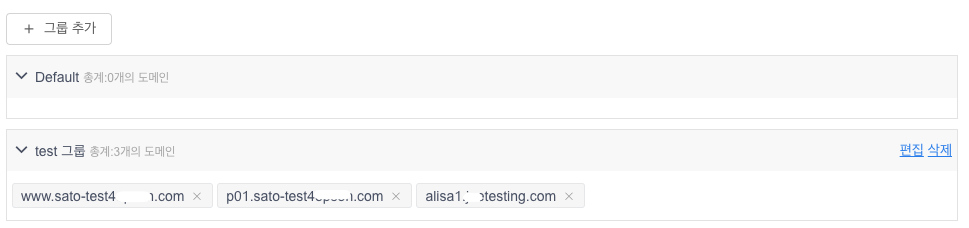

1 . 그룹관리(Group Management)

[CLB 모니터]의 하위 메뉴인 [그룹 관리](Group Management)에서 CLB 도메인 그룹을 생성, 삭제 및 수정한다.

• Default Group

  • “Default”는 기본 그룹으로 삭제 및 수정이 불가능하다. 신규 CLB 도메인을 생성할 경우 Default Group으로 지정된다.

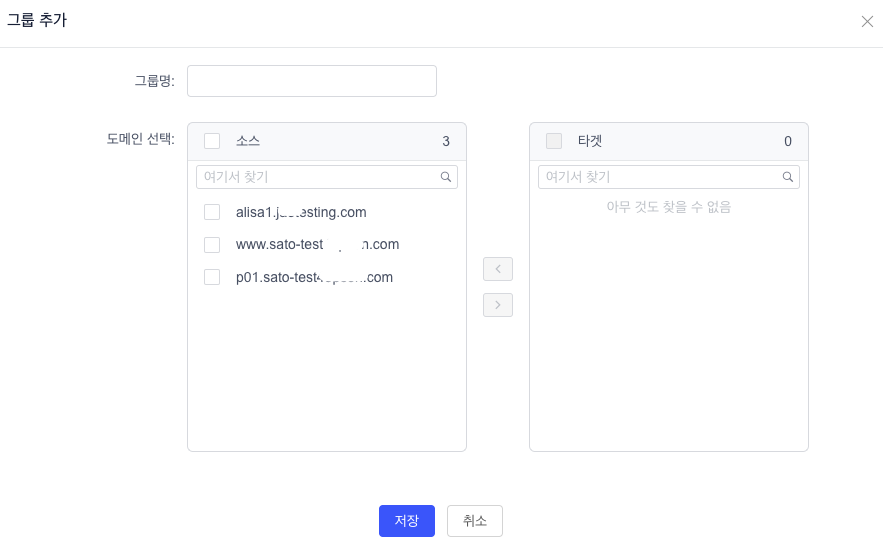

• 그룹 생성

  • [그룹 추가](Add Group)을 클릭하여 신규 그룹 생성 및 도메인 설정이 가능하다.



  • 그룹명(Group name)을 지정한다.

  • 도메인 선택(Select domains)항목에서 도메인을 선택한다. 신규 그룹에 지정할 [소스](Source) 필드의 CLB 도메인(들)을 선택하여 [타겟] (Target) 필드에 추가한다.

  • [저장](Save)를 클릭하여 그룹을 생성한다.

    * 참고사항: 한 개의 그룹에 하나의 CLB 도메인만 생성할 수 있다.
    신규 그룹에 CLB 도메인을 생성하면 해당 도메인은 “Default”그룹 또는 다른 기존 그룹에서 삭제된다.

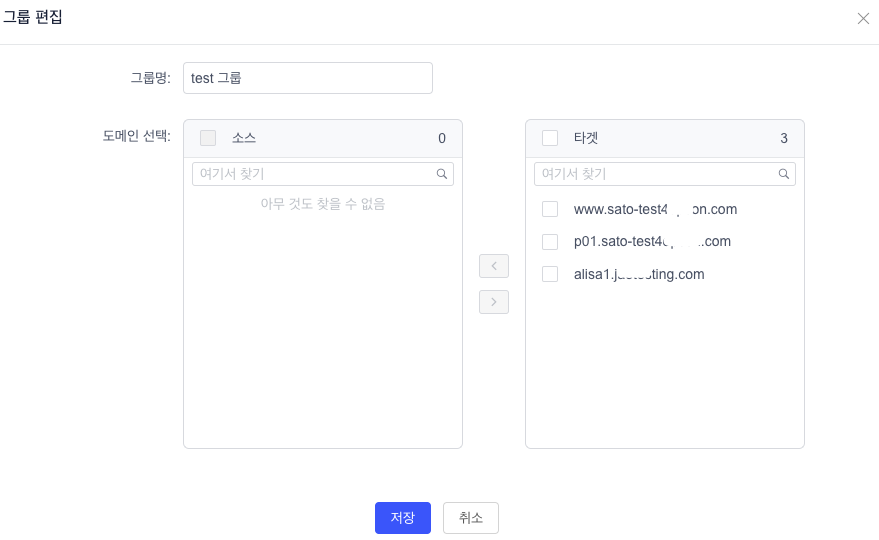

• 그룹 수정

  • 각 그룹명 우측의 [편집](Edit) 클릭 시 해당 그룹의 구성을 수정할 수 있지만, [Default] 그룹은 수정할 수 없다. 그룹명 수정 또는 그룹에 등록된 CLB 도메인을 지정/삭제할 수 있다.



  • 수정하는 그룹에서 CLB 도메인을 삭제하는 경우 삭제된 CLB 도메인이 [Default] 그룹으로 지정된다.

  • 수정하는 그룹에서 CLB 도메인을 지정하는 경우 해당 CLB 도메인은 다른 그룹에서 제거됩니다.

• 그룹 삭제

  • 각 그룹명 우측의 [삭제](Delete) 클릭 후 팝업 창에서 [예](Yes)를 선택하는 경우 해당 그룹은 삭제된다.

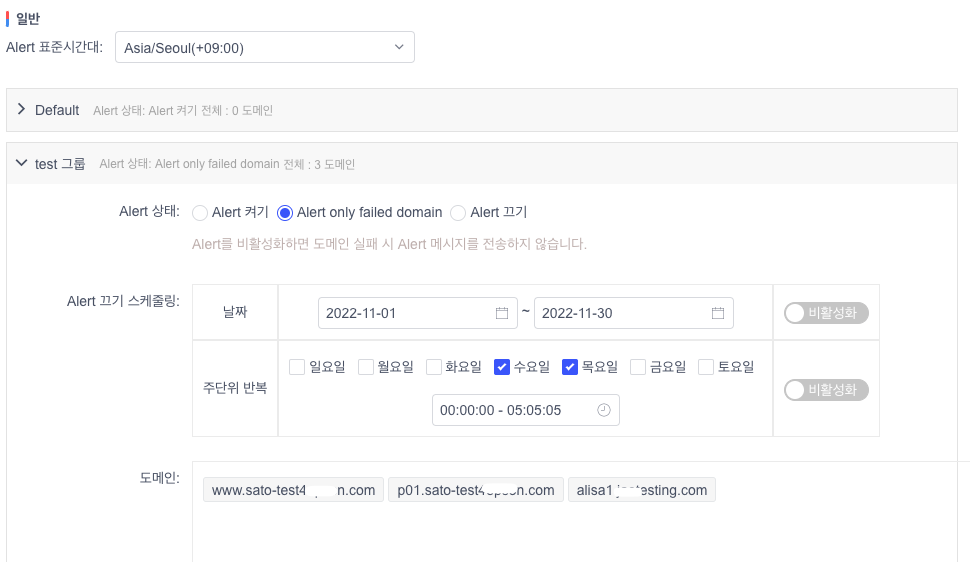

2. Alert 관리

[CLB 모니터]의 하위 메뉴인 [Alert 관리]에서 CLB 도메인 그룹의 알림 규칙을 관리한다.

• Alert 표준시간대(Time Zone)

  • 알림 이메일을 발송할 타임존(표준시간대)을 선택한다.

• Alert Status

  • 기본값은 “Alert 켜기(On)”이다.

    • Alert 켜기(On): 다음의 알림 조건에 맞춰 [모니터링](Monitoring) 메뉴에 제공된다.

  • 알림 조건: “Failed Domain” 또는 “Warning Domain” 발생시

  • 알림 소리: On

  • 알림 표시: On

  • 알림 이메일: 전송

  • Alert Only for Failed Domain: 다음의 알림 조건에 맞춰 [모니터링](Monitoring) 메뉴에 제공된다.

    • 알림 조건: “Failed Domain” 발생시

    • 알림 소리: On

    • 알림 표시: On

    • 알림 이메일: 전송

    • Alert Off: 다음의 알림 조건에 맞춰 [모니터링](Monitoring) 메뉴에 제공된다.

    • 알림 조건: “Failed Domain” 발생시

  • 알림 소리: 미제공

  • 알림 표시: “Failure 감지” 표시되며, [모니터링](Monitoring) 메뉴에 설정된 그룹 내 도메인은 Disabled 된다.

  • 알림 이메일: 미제공

• Alert 끄기 스케줄링(Alert Off Scheduling)

  • 예정된 시스템 점검 일정으로 알림 해제가 필요한 경우 알림 해제 조건을 설정한다.

    • Date

    • 기본값은 “Disabled”이며, 시작일과 종료일을 지정할 수 있다.

    • 설정된 스케줄이 지난 후에 Alert알림 설정이 원복된다.

    • 주간 반복(Weekly Repeat)

    • [주간 반복](Weekly Repeat) 기능을 “활성화(Enabled)”하는 경우 매주 설정된

      스케줄이 지난 후 Alert알림이 원복 됩니다.

• 도메인(Domains)

  • 알림 구성이 적용된 그룹에 속하는 도메인을 확인할 수 있다.

• 수신자(Recipients)

  • [추가](Add)를 클릭하여 수신자 정보를 추가한다.

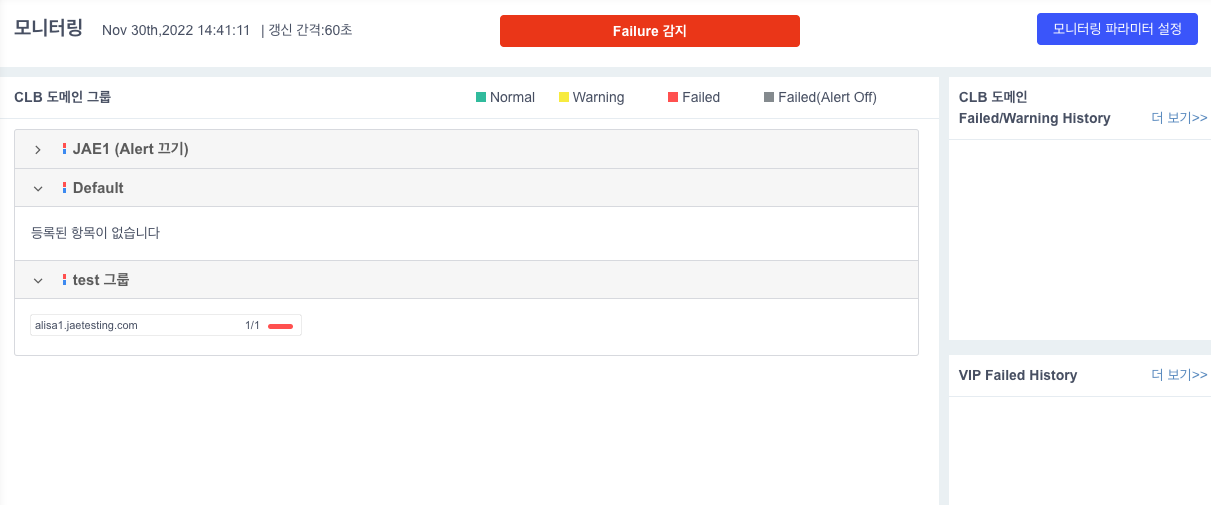

3. 모니터링

[CLB 모니터]의 하위 메뉴인 [모니터링](Monitoring) 에서 CLB 도메인 그룹 기준 모니터링 정보를 제공한다.

• 상태(Status)

  • Normal

    • 지정한 서버들이 모두 정상 가동 상태임을 의미한다.

    • Status 항목에 녹색으로 표시된다.

  • Disable

    • 지정한 서버들이 모두 가동 불가능인 상태를 의미한다.

    • Status 항목에 회색으로 표시된다.

  • Warning

    • 지정된 서버 중 일부가 서비스 중단된 상태를 의미한다.

    • Status 항목에 노란색으로 표시된다.

  • Failed

    • 지정된 서버가 모두 서비스 중단된 상태를 의미한다.

    • Status 항목에 빨간색으로 표시된다.

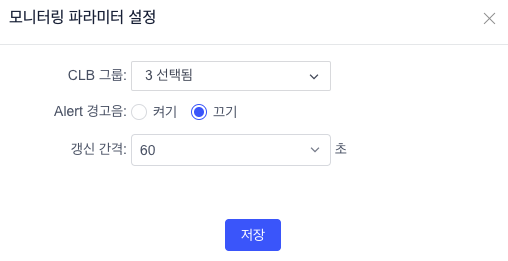

• 모니터링 파라미터 설정(Set Monitoring Parameters)

  • [모니터링](Monitoring) 메뉴 페이지 우측 상단의 [모니터링 파라미터 설정](Set Monitoring Parameters)를 클릭하여 모니터링 조건을 설정한다.



• CLB 그룹

  • [CLB 그룹] 필드에서 모니터링 조건을 설정한다.

  • 기본값은 모든 그룹이 선택되어 있다.

• Alert 경고음

  • [Alert 경고음](Alert Sound) 필드에서 장애 발생 시 알림 소리 on/off를 설정한다.

  • 기본값은 “On”이다.

• 갱신 간격(Refresh Interval)

  • 모니터링 화면 갱신 주기를 설정한다.

  • 기본값은 60초이다.

• History 관리(Check History)

  • [모니터링](Monitoring) 메뉴 페이지 우측의 [CLB Domain Failed/Warning history] 및 [VIP Failed History]에서 CLB 도메인 모니터링 내역과 VIPs(서버 IP) 장애 기록을 확인할 수 있다.

4. History

[CLB 모니터] 의 하위 메뉴인 [History]에서 CLB 도메인 모니터링 및 VIPs(서버 IP) 장애 히스토리를 확인할 수 있다.

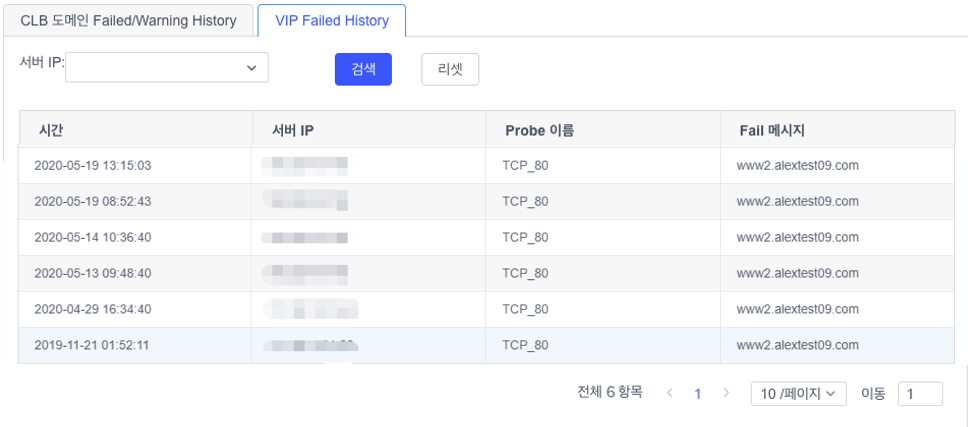

• VIP Failed History

  • [VIP Failed History] 탭에서 VIP(서버 IP) 장애 히스토리를 확인할 수 있으며, 최근 30일 전 데이터까지 확인이 가능하다.

  • [VIPs](서버IP) 필드를 설정하여 서비스 모니터링 히스토리를 검색할 수 있다.
